第 3 章简单控件

📖3.1 文本显示

✅设置文本的内容

🚩1. 设置的方式

设置文本内容有两种方式

在xml文件中通过属性android:text设置文本
在Java代码中调用文本视图对象的setText方法设置文本

在xml文件下的示例：

    <TextView
        android:id="@+id/tv_hello"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="Hello world!"/>

在activity下的示例：在activity下相当于修改了TextView里面的文本内容。

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView textView = findViewById(R.id.tv_hello);
        textView.setText("你好，世界~");
    }

🚩2. 引用字符串资源

像一些常用的文本内容，我们可以定义在string.xml中，从而达到复用的效果，避免了重复创建。

首先在string.xml文件中定义字符串

<resources>
    <string name="app_name">My Application</string>
    <string name="hello">你好，世界~</string>
</resources>

①在Java代码中，通过R.string.***进行引用

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView textView = findViewById(R.id.tv_hello);//通过id找到对应的TextView
        textView.setText(R.string.hello);//填充TextView文本
    }

②在xml文件中，通过@string/***在xml文件中进行引用

	<TextView
        android:id="@+id/tv_hello"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/hello"/>

✅设置文本的大小

①在Java代码中，通过setTextSize方法指定文本大小

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView textView = findViewById(R.id.tv_hello);//通过id找到对应的TextView
        textView.setText(R.string.hello);//填充TextView文本
        textView.setTextSize(30);
    }

在Java代码中默认是sp单位，setTextSize源码如下：

    public void setTextSize(float size) {
        setTextSize(TypedValue.COMPLEX_UNIT_SP, size);
    }

②在xml文件，通过属性Android:textSize指定文本大小

    <TextView
        android:id="@+id/tv_hello"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/hello"
        android:textSize="30dp"
        />

单位参考：

单位	名称	解释
px	像素（Pixel）	图像构成的基本单元，一个像素点为1px，是手机屏幕的最小显示单位，与设备的显示屏有关
dp	设备独立像素（Dip）	一种相对单位，用于在不同的屏幕密度下提供一致的显示效果，与设备无关，只与屏幕的尺寸有关
sp	缩放独立像素	它专门用来设置字体大小，在系统设置中可以调整字体大小

扩展：

dp是Density-independent Pixel的缩写，也称为设备独立像素。它是一种相对单位，用于在不同的屏幕密度下提供一致的显示效果。dp的值会根据屏幕密度进行缩放，因此在不同的设备上，相同的dp值会显示为不同的物理像素大小。与dp相似的单位是sp，它是可缩放独立像素，用于指定字体大小。与dp不同的是，sp（缩放独立像素，Scale-independent Pixels）还考虑了用户设置的字体大小偏好。因此，建议使用sp来指定字体大小，以便根据屏幕密度和用户设置进行调整.

density(像素密度)，通常以dpi（每英寸点数）为单位表示。dpi是指在一个英寸的空间内，屏幕上显示的像素点数。例如，如果一个屏幕的分辨率为320x480像素，并且其物理尺寸为2英寸x3英寸，则其dpi为160（320/2=480/3=160）12

计算规则 我们以一个 4.95 英寸 1920 * 1080的 nexus5 手机设备为例:

①Dpi的计算：

计算直角边像素数量: 1920^2+1080^2=2202^2 (勾股定理)
计算 DPl: 2202 / 4.95 = 445.
得到这个设备的 DPI为 445 (每英寸的距离中有 445 个像素)

②Density 上面得到每英寸中有 440 像素，那么 density 为每平方英寸中的像素数量，应该为: 445^2=198025. ③Dip 所有显示到屏幕上的图像都是以 px 为单位，Dip 是我们开发中使用的长度单位，最后他也需要转换成 px，计算这个设备上 1dip 等于多少px:

px = dip x dpi /160 根据换算关系 320 x 480分辨率，3.6寸的手机: dpi为160，1dp=1px

✅设置文本颜色

①在Java代码中，通过setTextColor方法指定文本大小

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView textView = findViewById(R.id.tv_hello);//通过id找到对应的TextView
        textView.setTextColor(Color.RED);//系统自带颜色
        textView.setTextColor(Color.parseColor("#8DD63C"));//指定HEX十六进制颜色
        textView.setTextColor(Color.rgb(255, 0, 0));//指定RGB三原色格式颜色
    }

Java中Color类封装了一些常用的颜色，当然也可以指定我们自定义的颜色

②在xml文件，通过属性Android:textColor指定文本大小

    <TextView
        android:id="@+id/tv_hello"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:text="@string/hello"
        android:textColor="#8DD63C"
        />

③Java和xml还可以通过setBackground()方法和android:background来设置背景颜色

扩展：

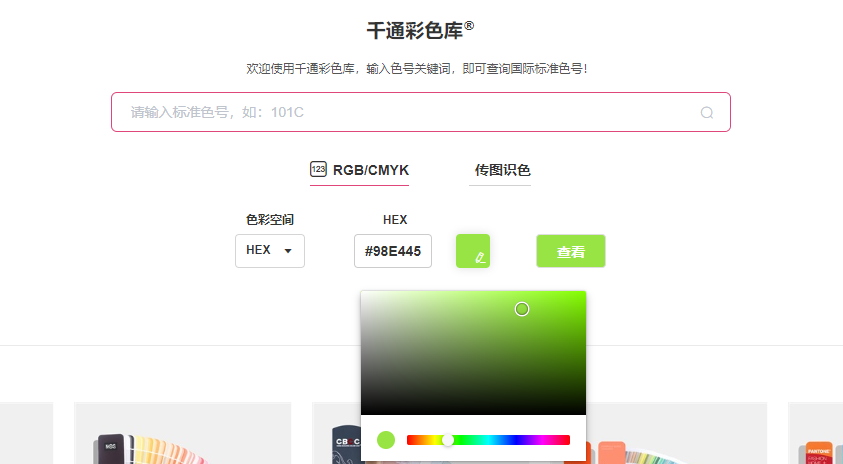

这里推荐一个在线颜色转换网站，同时还可以找到指定颜色，颜色种类也特别多，市面上有很多类似的网站，这里只推荐一个

千通彩色色彩管理：https://www.qtccolor.com/secaiku/open in new window

📖3.2 视图基础

安卓中的所有控件都可以叫做视图，比如TextView、Button等等。

✅设置视图的宽高

①在xml文件中视图宽通过android:layout_width属性表达，视图高通过android:layout_height属性表达

而宽高的取值主要有下列三种：

wrap_content：表示与内容自适应
match_parent：表示与上级视图保持一致
以dp为单位的具体尺寸

②在Java代码中，设置视图的宽高首先确保xml中的宽高属性值为wrap_content，如下步骤：

调用控件对象的getLayoutParams方法
布局参数的width属性表示宽度，height属性表示高度，修改这两个属性值
调用控件对象的setLayoutParams方法，填入修改后的布局参数使之生效

代码如下：

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView textView = findViewById(R.id.tv_hello);//通过id找到对应的TextView
        // 获取textView的布局参数(含宽度和高度)
        ViewGroup.LayoutParams params = textView.getLayoutParams();
        // 修改布局参数中的宽度数值，注意默认px单位，需要把dp数值转成px数值
        params.width = Utils.dip2px(this,300);
        //设置textView的布局参数
        textView.setLayoutParams(params);

    }

dp数值转成px数值-Utils

public class Utils {
    // 根手机的分辨率从 dp 的单位 转成为 px(像素)
    public static int dip2px(Context context, float dpValue){
        //获取当前手机的像素密度 (1个dp对应几px)
        float scale = context.getResources().getDisplayMetrics().density;
        // 四舍五入取整
        return (int) (dpValue * scale + 0.5f);
    }
}

✅设置视图的间距

设置视图的间距有两种方式：layout_margin和padding

采用layout_margin属性，指定了当前视图与周围平级视图之间的距离，即外边距。还包括layout_margin、layout_marginLeft、layout_marginTop、layout_marginRight、layou_marginBottom
采用padding属性，指定了当前视图与内部下级视图之间的距离，即内边距。还包括padding、paddingLett、paddingTop、paddingRight、paddingBottom

✅设置视图的对齐方式

设置视图的对齐方式有两种方式：

采用layout_gravity属性，它指定了当前视图相对于上级视图的对齐方式
采用gravity属性，它指定了下级视图相对于当前视图的对齐方式

layout _gravity与gravity的取值包括: left、top、right、bottom，还可以用竖线连接各取值，例如“left|top”表示即靠左又靠上，也就是朝左上角对齐。

📖3.3 常用布局

✅LinearLayout-线性布局

线性布局内部的各视图有两种排列方式

orientation属性值为horizontal时，内部视图在水平方向从左往右排列。
orientation属性值为vertical时，内部视图在垂直方向从上往下排列。

如果不指定orientation属性，则LinearLayout默认水平方向排列。

📚线性布局的权重

线性布局的权重概念，指的是线性布局的下级视图各自拥有多大比例的宽高。
权重属性名叫layout weight，但该属性不在LinearLayout节点设置，而在线性布局的直接下级视图设置，表示该下级视图占据的宽高比例。
- layout_width填0dp时，layout_weight表示水平方向的宽度比例。
- layout_height填0dp时，layout_weight表示垂直方向的高度比例。

✅RelativeLayout-相对布局

相对布局的下级视图位置由其他视图决定。用于确定下级视图位置的参照物分两种：

与该视图自身平级的视图
该视图的上级视图(也就是它归属的RelativeLayout)

如果不设定下级视图的参照物，那么下级视图默认显示在RelativeLayout内部的左上角

相对位置的取值：

相对位置的属性取值	说明
layout_toLeftOf	当前视图在指定视图的左边
layout_toRightOf	当前视图在指定视图的右边
layout_above	当前视图在指定视图的上方
layout_below	当前视图在指定视图的下方
layout_alignLeft	当前视图在指定视图的左侧对齐
layout_alignRight	当前视图在指定视图的右侧对齐
layout_alignTop	当前视图在指定视图的顶部对齐
layout_alignBotton	当前视图在指定视图的底部对齐
layout_centerInParent	当前视图在上级视图中间
layout_centerHorizontal	当前视图在上级视图的水平方向居中
layout_centerVertical	当前视图在上级视图的垂直方向居中
layout_alignParentLeft	当前视图与上级视图的左对齐
layout_alignParentRight	当前视图与上级视图的右对齐
layout_alignParentTop	当前视图与上级视图的顶部对齐
layout_alignParentBotton	当前视图与上级视图的底部对齐

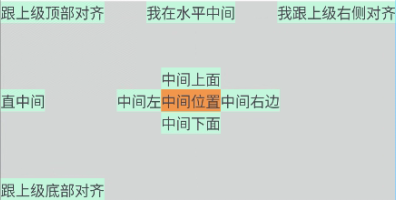

练习下面布局：

   <RelativeLayout
        android:layout_width="match_parent"
        android:layout_height="200dp"
        android:background="#D4D6D5">

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_alignParentTop="true"
            android:background="#C2F7DC"
            android:text="我跟上级顶部对齐"
            android:textSize="15dp" />
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="我跟上级右侧对齐"
            android:textSize="15dp"
            android:background="#C2F7DC"
            android:layout_alignParentRight="true"/>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="我跟上级底部对齐"
            android:textSize="15dp"
            android:background="#C2F7DC"
            android:layout_alignParentBottom="true"/>

        <TextView
            android:id="@+id/center"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerInParent="true"
            android:background="#F3964A"
            android:text="中间位置"
            android:textSize="15dp" />

        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_centerHorizontal="true"
            android:background="#C2F7DC"
            android:text="我在水平中间"
            android:textSize="15dp" />
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="垂直中间"
            android:textSize="15dp"
            android:background="#C2F7DC"
            android:layout_centerVertical="true"/>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="中间左"
            android:textSize="15dp"
            android:background="#C2F7DC"
            android:layout_toLeftOf="@+id/center"
            android:layout_alignTop="@+id/center"/>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="中间上面"
            android:textSize="15dp"
            android:background="#C2F7DC"
            android:layout_above="@+id/center"
            android:layout_alignLeft="@+id/center"/>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="中间右边"
            android:textSize="15dp"
            android:background="#C2F7DC"
            android:layout_toRightOf="@+id/center"
            android:layout_alignTop="@+id/center"/>
        <TextView
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:text="中间下面"
            android:textSize="15dp"
            android:background="#C2F7DC"
            android:layout_below="@+id/center"
            android:layout_alignLeft="@+id/center"/>

    </RelativeLayout>

✅GridLayout- 网格布局

网格布局支持多行多列的表格排列
网格布局默认从左往右、从上到下排列，它新增了两个属性:
- columnCount属性，它指定了网格的列数，即每行能放多少个视图
- rowCount属性，它指定了网格的行数，即每列能放多少个视图

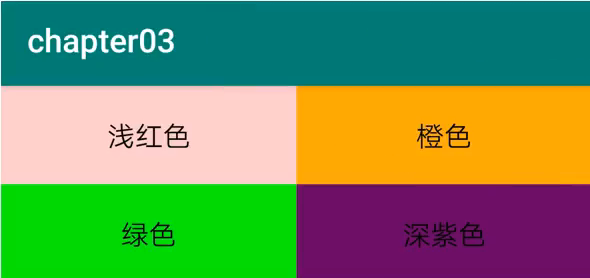

示例代码:

    <GridLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:rowCount="2"
        android:columnCount="2"
        >
        <TextView
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_columnWeight="1"
            android:background="#fd79a8"
            android:gravity="center"
            android:text="浅红色"
            />
        <TextView
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_columnWeight="1"
            android:background="#ffa502"
            android:gravity="center"
            android:text="橙色"
            />
        <TextView
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_columnWeight="1"
            android:background="#2ed573"
            android:gravity="center"
            android:text="绿色"
            />
        <TextView
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_columnWeight="1"
            android:background="#be2edd"
            android:gravity="center"
            android:text="紫色"
            />
    </GridLayout>

✅ScrollView-滚动试图

滚动视图有两种:

ScrollView，它默认是垂直方向的滚动视图; 垂直方向滚动时，layout_width属性值设置为match_parent，layout_height属性值设置为wrap_content。
HorizontalScrollView，它是水平方向的滚动视图; 水平方向滚动时，layout width属性值设置为wrap content，layout height属性值设置为match parent。

📖3.4 按钮触控

✅按钮控件Button

按钮控件Button由TextView派生而来，它们之间的区别有:

Button拥有默认的按钮背景，而TextView默认无背景
Button的内部文本默认居中对齐，而TextView的内部文本默认靠左对齐
Button会默认将英文字母转为大写，而TextView保持原始的英文大小写

📚新增属性

TextView相比，Button增加了两个新属性：

textAlICaps属性，指定了是否将英文字母转为大写，为true是表示自动转为大写，为false表示不做大写转换。
onClick属性，它用来接管用户的点击动作，指定了点击按钮时要触发哪个方法。

✅点击事件和长按事件

监听器，意思是专门监听控件的动作行为。只有控件发生了指定的动作，监听器才会触发开关去执行对应的代码逻辑。
按钮控件有两种常用的监听器:
- 点击监听器，通过setOnClickListener方法设置。按钮被按住少于500毫秒时，会触发点击事件。
- 长按监听器，通过setOnLongClickListener方法设置。按钮被按住超过500毫秒时，会触发长按事件。

下面只演示一下点击事件，长按点击事件只需要把setOnClickListener换成setOnLongClickListener即可

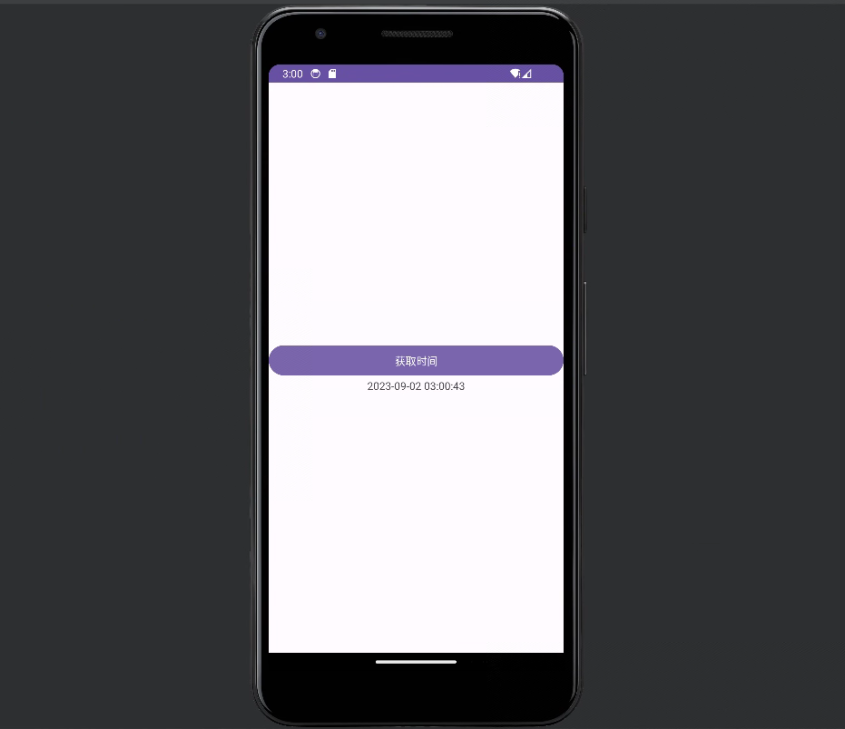

点击获取本地时间案例：

①在xml设置按钮组件

<?xml version="1.0" encoding="utf-8"?>
<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:gravity="center"
    android:orientation="vertical"
    >

    <Button
        android:id="@+id/button_time"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="获取时间"/>
    <TextView
        android:id="@+id/tv_time"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"

        />
</LinearLayout>

②java代码中实现逻辑

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        TextView tv_time = findViewById(R.id.tv_time);//通过id找到对应的TextView
        Button button_time = findViewById(R.id.button_time);//通过id找到对应的Button
        //Button点击事件
        button_time.setOnClickListener(v -> tv_time.setText(Util.getNowTime()));
    }

获取时间工具类：

public class DateUtil {
    public static String getNowTime(){
        SimpleDateFormat sdf = new SimpleDateFormat("yyyy-MM-dd HH:mm:ss");
        return sdf.format(new Date());
    }
}

③实现效果：点击按钮后打印时间

注意：这里使用了java8新特性

✅禁用和恢复按钮

在实际业务中，按钮通常拥有两种状态，即不可用状态与可用状态，它们在外观和功能上的区别如下:

不可用按钮:按钮不允许点击，即使点击也没反应，同时按钮文字为灰色
可用按钮:按钮允许点击，点击按钮会触发点击事件，同时按钮文字为正常的黑色

是否允许点击由enabled属性控制，属性值为true时表示允许点击，为false时表示不允许点击。

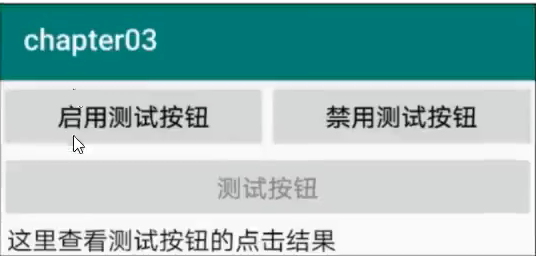

案例：实现如下启用和禁用按钮

①定义xml组件

<LinearLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    android:orientation="vertical"
    >

    <LinearLayout
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:orientation="horizontal"
        >
        <Button
            android:id="@+id/bt_enable"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:text="启用测试按钮"/>
        <Button
            android:id="@+id/bt_disable"
            android:layout_width="0dp"
            android:layout_height="wrap_content"
            android:layout_weight="1"
            android:text="禁用测试按钮"/>
    </LinearLayout>
    <Button
        android:id="@+id/bt_test"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="测试按钮"
        android:enabled="false"
        />
    <TextView
        android:id="@+id/tv_result"
        android:layout_width="match_parent"
        android:layout_height="wrap_content"
        android:text="测试内容"
        android:gravity="center"/>


</LinearLayout>

②编写Java逻辑代码

public class MainActivity extends AppCompatActivity implements View.OnClickListener {
    //设置全局属性
    Button bt_test;
    TextView tv_result;
    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        Button bt_enable = findViewById(R.id.bt_enable);//获取启用按钮组件
        Button bt_disable = findViewById(R.id.bt_disable);//获取禁用按钮组件
        bt_test = findViewById(R.id.bt_test);//获取测试按钮组件
        tv_result = findViewById(R.id.tv_result);//获取结果文本组件
        //设置监听事件
        bt_enable.setOnClickListener(this);
        bt_disable.setOnClickListener(this);
        bt_test.setOnClickListener(this);
        tv_result.setOnClickListener(this);
    }
    //设置全局监听
    @Override
    public void onClick(View v) {
        Integer id = v.getId();
        if (id == R.id.bt_enable){
            bt_test.setEnabled(true);//设置启用
            bt_test.setTextColor(Color.BLACK);
        } else if (id == R.id.bt_disable) {
            bt_test.setEnabled(false);//设置禁用
            bt_test.setTextColor(Color.GRAY);
        } else if (id == R.id.bt_test) {
            tv_result.setText(DateUtil.getNowTime());//点击测试按钮，打印时间
        }
    }
}

📖3.5 图像显示

✅ImageView- 图像视图

图像视图展示的图片通常位于res/drawable***目录，设置图像视图的显示图片有两种方式

在XML文件中，通过属性android:src设置图片资源，属性值格式形如“@drawable/不含扩展名的图片名称"
在Java代码中，调用setlmageResource方法设置图片资源，方法参数格式形如“R.drawable.不含扩展名的图片名称”

①在xml文件中：

    <ImageView
        android:id="@+id/iv_img"
        android:layout_width="match_parent"
        android:layout_height="220dp"
        android:src="@drawable/car"/>

②在Java代码中：

  @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
        ImageView iv_img = findViewById(R.id.iv_img);//获取组件
        iv_img.setImageResource(R.drawable.car);//设置图片路径
    }

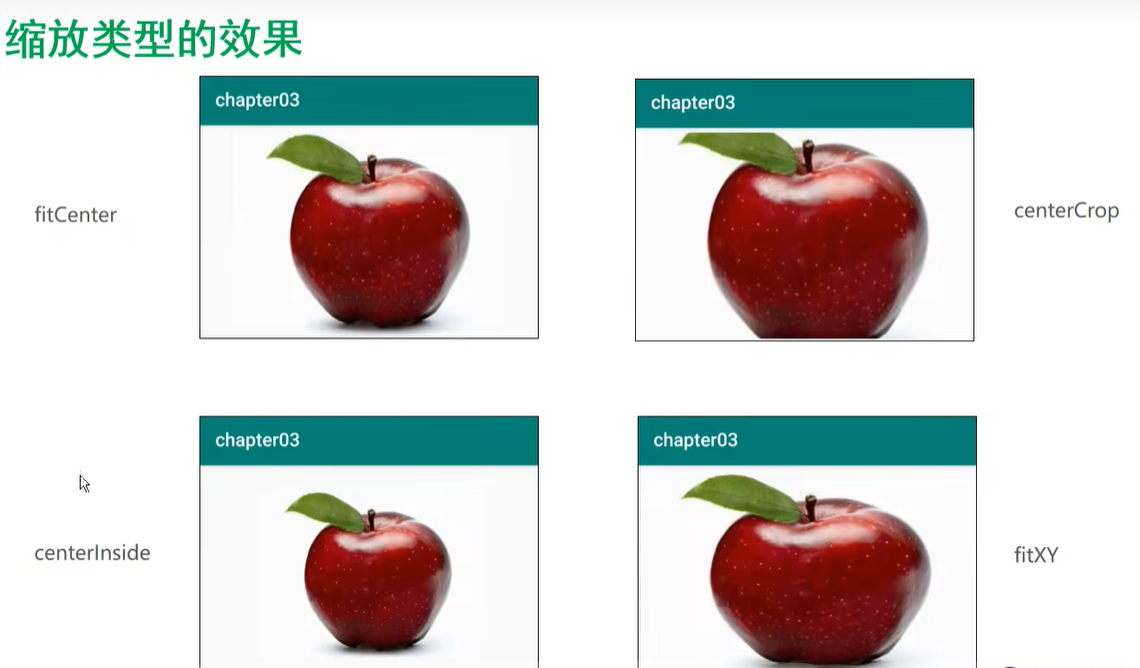

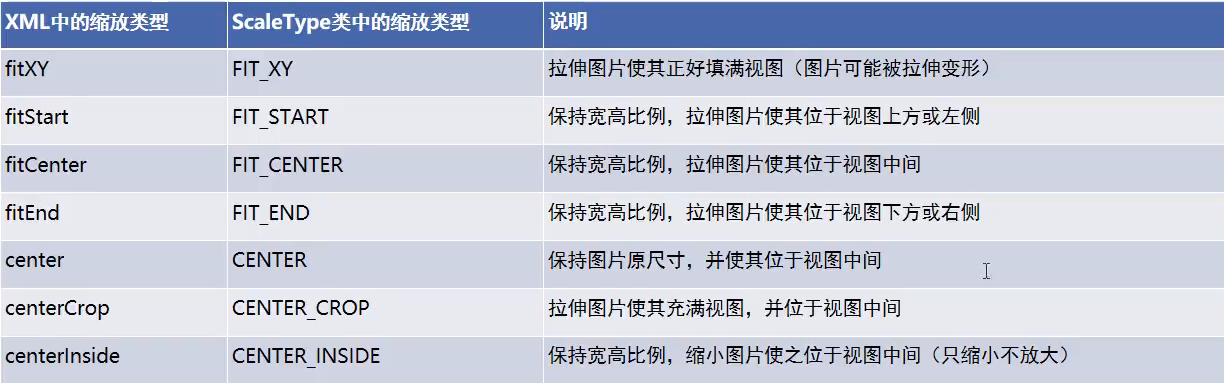

图像视图缩放类型

✅ImageButton-图像按钮

lmageButton是显示图片的图像按钮，但它继承自lmageView，而非继承Button。

lmageButton和Button之间的区别有:

Button既可显示文本也可显示图片，lmageButton只能显示图片不能显示文本
lmageButton上的图像可按比例缩放，而Button通过背景设置的图像会拉伸变形。
Button只能靠背景显示一张图片，而lmageButton可分别在foreground前景和background背景显示图片，从而实现两张图片叠加的效果。

案例：

    <ImageButton
        android:layout_width="match_parent"
        android:layout_height="80dp"
        android:src="@drawable/square_root_variable"
        android:scaleType="fitCenter"
        />

效果：

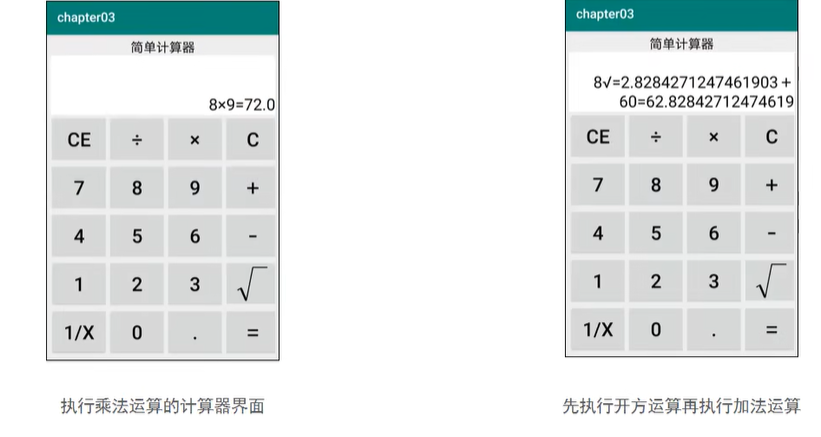

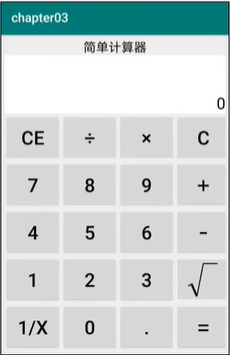

✅实战案例：计算器

计算器的界面分为两大部分：

第一部分是上方的计算表达式，既包括用户的按键输入，也包括计算结果数字
第二部分是下方的各个按键，例如: 从0到9的数字按钮、加减乘除与等号、正负号按钮、小数点按钮、求倒数按钮、平方按钮、开方按钮，以及退格、清空chapter03取消等控制按钮。简单计算器

线性布局LinearLayout: 计算器的整体布局是从上到下排列着的。网格布局
GridLayout: 计算器下半部分的几排按钮，正好成五行四列表格分布，适合采用GridLayout。滚动视图ScrollView: 计算器界面如果超出屏幕大小，就要支持滚动。
文本视图TextView: 计算结果文本需要使用TextView，且文字靠下靠右显示。
按钮Button: 用于0-9的数字按键，以及加减乘除等运算按键。
图像按钮ImageButton: 开根号的运算符“√”虽然能够打出来，但是右上角少了一横所以该按钮要用一张标准的开根号图片显示。

你认为这篇文章怎么样？

昵称

邮箱

网址

按正序
按倒序
按热度

第3章 简单控件

# 第 3 章 简单控件

# 📖3.1 文本显示

# ✅设置文本的内容

# 🚩1. 设置的方式

# 🚩2. 引用字符串资源

# ✅设置文本的大小

# ✅设置文本颜色

# 📖3.2 视图基础

# ✅设置视图的宽高

# ✅设置视图的间距

# ✅设置视图的对齐方式

# 📖3.3 常用布局

# ✅LinearLayout-线性布局

# ✅RelativeLayout-相对布局

# ✅GridLayout- 网格布局

# ✅ScrollView-滚动试图

# 📖3.4 按钮触控

# ✅按钮控件Button

# ✅点击事件和长按事件

# ✅禁用和恢复按钮

# 📖3.5 图像显示

# ✅ImageView- 图像视图

# ✅ImageButton-图像按钮

# ✅实战案例：计算器
